西门子PLC S7-1500误差剖析与复现

宣布时间 2020-04-23

研究配景


西门子PLC普遍运用在各行业的工业控制系统上 ，，，好比钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等行业 ，，，其清静性直接关乎国家民生清静。。 。。。。


2019 BlackHat USA聚会上 ，，，清静研究员Sara Bitan指出西门子PLC最新的通讯协议S7Comm-Plus保存清静问题。。 。。。。为此 ，，，Z6尊龙凯时ADLab对相关误差举行研究 ，，，并在西门子S7-1500装备上复现了攻击效果。。 。。。。


西门子PLC协议


西门子PLC包括S7-200、S7-300、S7-400、S7-1200以及S7-1500等多个系列。。 。。。。S7-200/300/400系列PLC接纳早期的西门子私有协议S7comm举行通讯 ，，，S7-1200/1500系列PLC接纳西门子S7Comm-Plus协议举行通讯。。 。。。。


S7Comm-Plus协议在S7comm基础上引入了密钥保�；；；せ� ，，，以对抗会话挟制、重放攻击和中心人攻击等。。 。。。。TIA与PLC交互历程可分为以下4个阶段：


（1）TCP Connection。。 。。。。

（2）COTP Connection。。 。。。。

（3）S7Comm-Plus Connection ，，，即四次握手密钥认证阶段。。 。。。。

（4）S7Comm-Plus Function ，，，功效码执行阶段。。 。。。。


Z6·尊龙凯时「中国区」官方网站

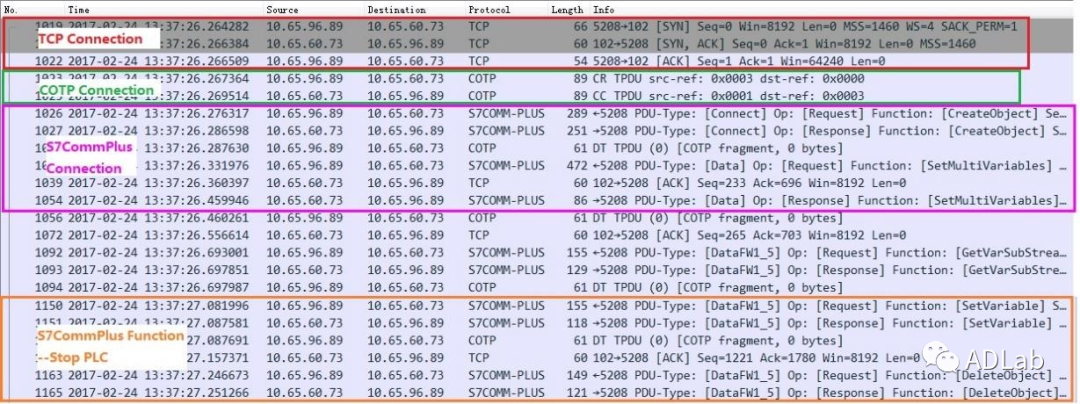

图1 S7Comm-Plus协议交互流程


密钥认证乐成后方可进入功效码执行阶段 ，，，图2为四次握手认证详细流程。。 。。。。


Z6·尊龙凯时「中国区」官方网站

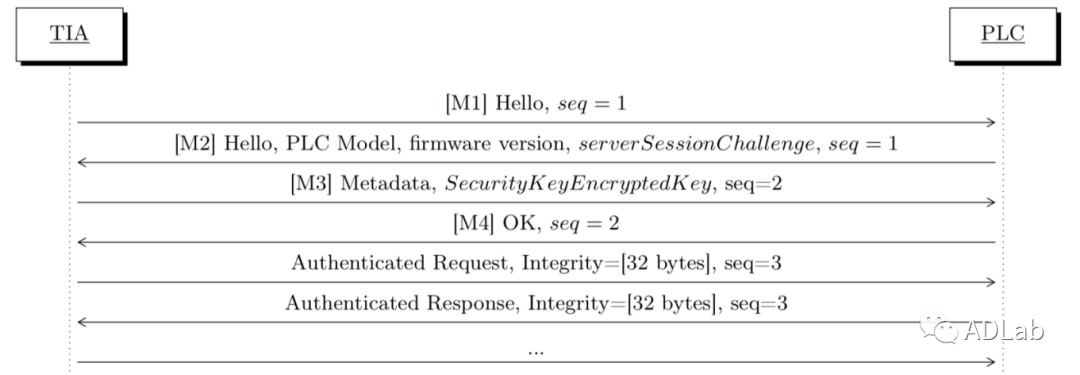

图2 四次握手认证


（1）TIA向PLC发送M1开启一个新的会话。。 。。。。

（2）PLC将返回给TIA一个响应包M2 ，，，M2包括 PLC固件版本和随机数ServerSessionChallenge ，，，长度20个字节。。 。。。。


Z6·尊龙凯时「中国区」官方网站

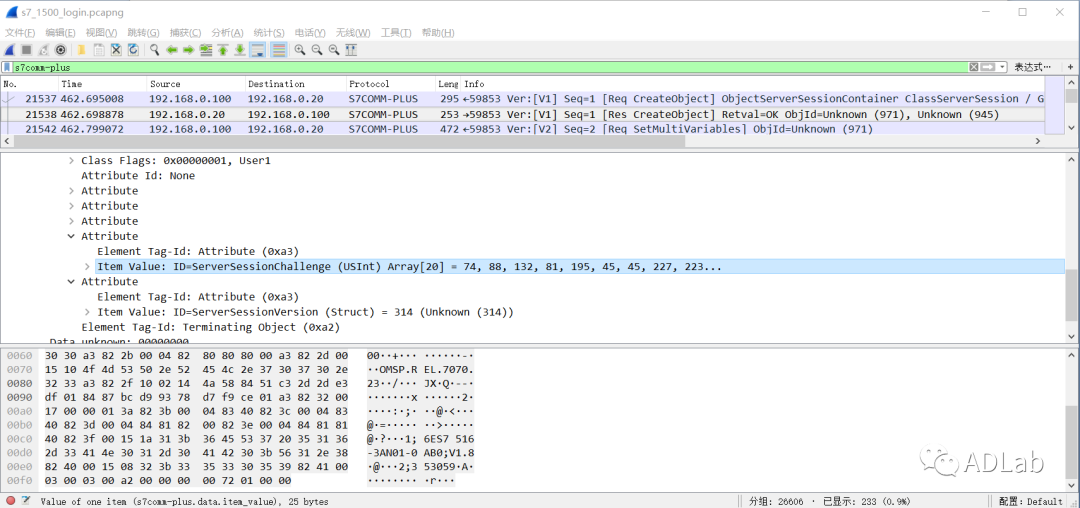

图3 M2认证数据包


（3）TIA收到M2后 ，，，将向PLC发送M3 ，，，M3中包括SecurityKeyEncryptedKey(图4中红色框所示)。。 。。。。其中 ，，，Magic字段为0xfee1dead ，，，长度180字节。。 。。。。SecurityKeyEncryptedKey里包括3个要害的加密字段(图4中蓝色框所示)。。 。。。。


Z6·尊龙凯时「中国区」官方网站

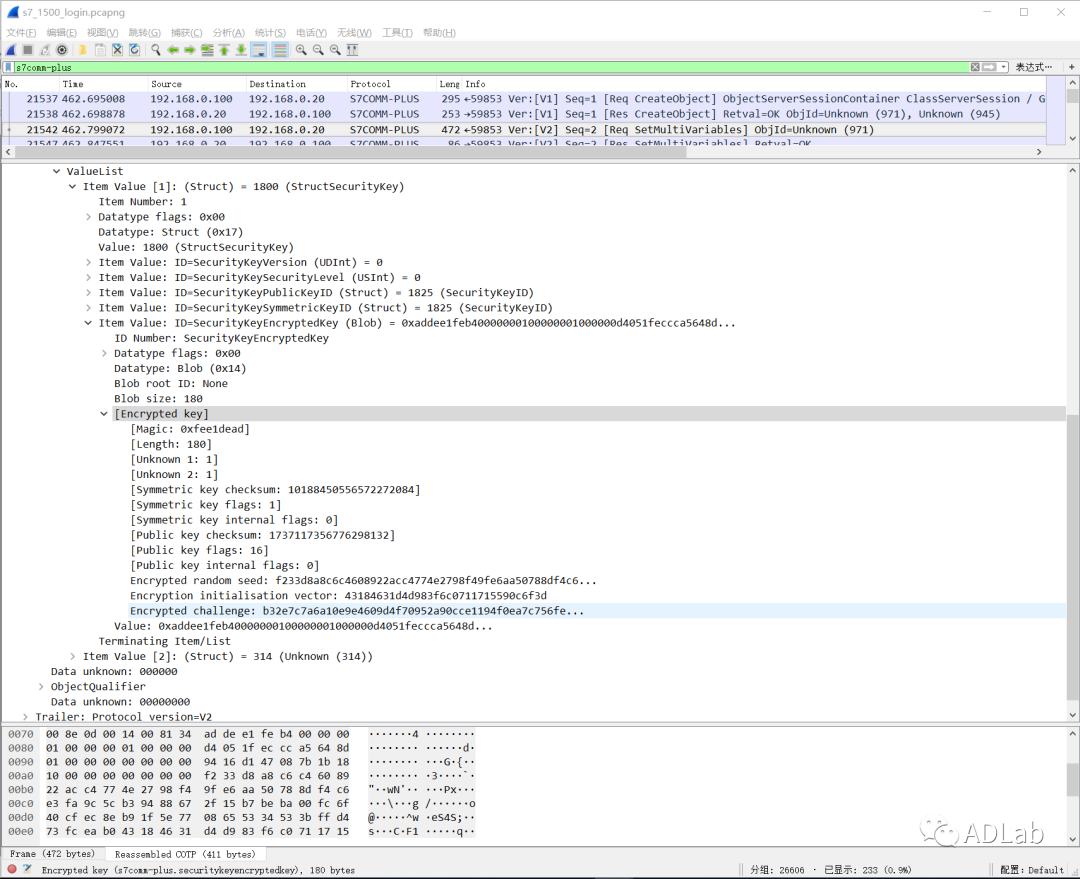

图4 M3认证数据包


（4）PLC收到M3后 ，，，举行密钥认证。。 。。。。若认证乐成 ，，，向TIA回复M4数据包。。 。。。。

四次握手认证完成后 ，，，TIA向PLC发送功效码数据包 ，，，功效码数据包中包括IntergrityPart字段 ，，，如图5所示。。 。。。。PLC收到功效码数据包后 ，，，首先校验IntergrityPart字段 ，，，若校验通过 ，，，执行响应功效码。。 。。。。


Z6·尊龙凯时「中国区」官方网站

图5 stop功效码数据包


算法剖析


虽然主机TIA与PLC之间的认证引入了非对称加密算法 ，，，可是PLC与主机之间并没有举行绑定 ，，，因此仍然保存清静问题 ，，，攻击者可以伪造成一个恶意的主机/事情站 ，，，使用已知的公钥及加密算法 ，，，对PLC举行不法控制或者中心人攻击。。 。。。。


下面先容密钥天生算法流程。。 。。。。


Z6·尊龙凯时「中国区」官方网站

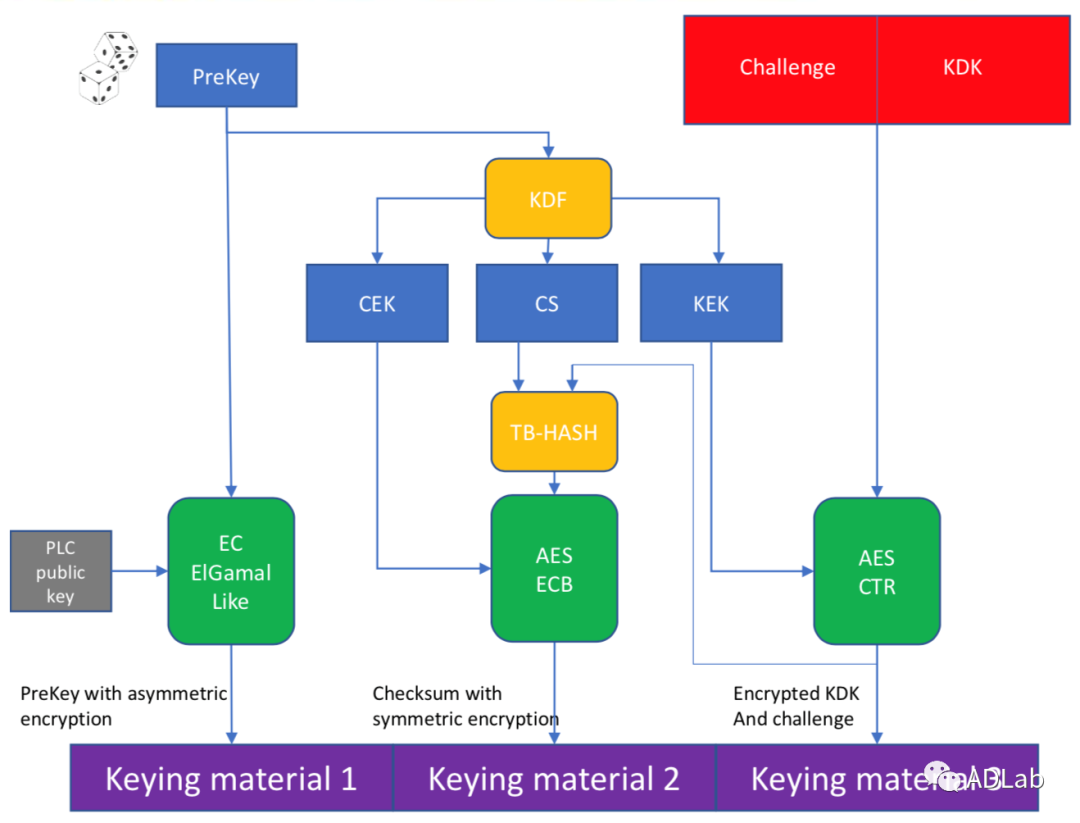

图6 密钥天生算法


主机(TIA)随机天生20字节的PreKey ，，，使用类椭圆曲线加密算法和公钥加密PreKey ，，，作为Keying materaial 1(对应图7中M3数据包的EG1、EG2)。。 。。。。


主机(TIA)凭证PreKey盘算KDF ，，，并由今天生CEK(Checksum Encryption Key) ，，，CS(Checksum Seed) ，，，KEK(Key Encryption Key)。。 。。。。


主机(TIA)将Challenge和KDK相连系 ，，，使用AES-CTR加密算法和KEK举行加密 ，，，其效果作为Keying material 3(对应M3数据包中的EncryptedChallenge和EncryptedKDK)。。 。。。。


主机(TIA)用CS和Keying material 3举行哈希运算(Tabulation Hash),获得效果TB-HASH。。 。。。。


主机(TIA)使用AES-ECB算法和CEK来加密TB-HASH并获得效果Keying material 2(对应M3数据包中的EncryptedChecksum)。。 。。。。


Z6·尊龙凯时「中国区」官方网站

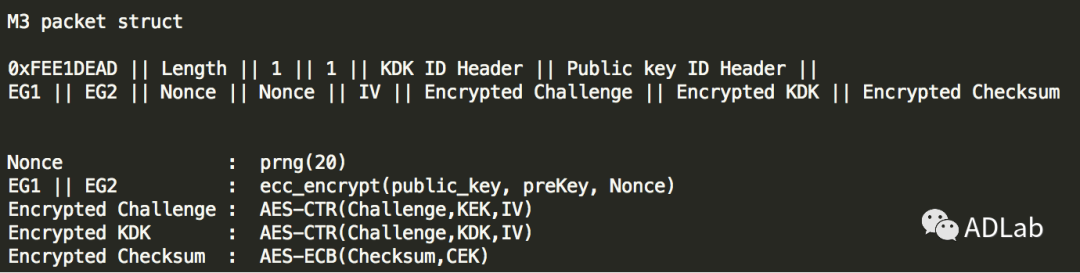

图7 M3数据包结构


误差复现


我们对OMSp_core_managed.dll举行逆向剖析 ，，，通过挪用要害接口函数 ，，，结构四次握手加密认证数据包。。 。。。。攻击端首先发送认证数据包 ，，，密钥认证完成后发送stop功效码 ，，，乐成使得西门子PLC S7-1500阻止运行。。 。。。。


正常运行时 ，，，PLC S7-1500运行指示灯为绿色。。 。。。。运行状态如图８所示。。 。。。。


Z6·尊龙凯时「中国区」官方网站

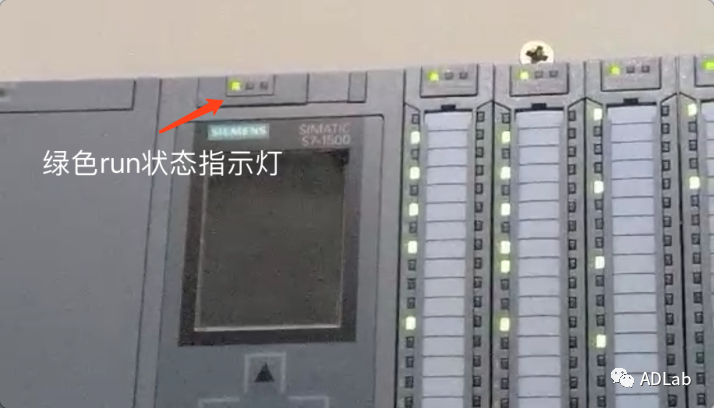

图８ 攻击前PLC正常运行


发送攻击剧本后 ，，，PLC S7-1500运行指示灯变为黄色 ，，，PLC阻止运行 ，，，PLC状态如图９所示。。 。。。。


Z6·尊龙凯时「中国区」官方网站

图９ 攻击后PLC阻止运行


清静建议


西门子官方已宣布清静补�。。 。。。。�


https://cert-portal.siemens.com/productcert/pdf/ssa-232418.pdf

https://cert-portal.siemens.com/productcert/pdf/ssa-273799.pdf


小 结


在本次研究中 ，，，我们剖析了西门子S7系列最新的通讯协议S7Comm-Plus。。 。。。。虽然主机与PLC之间的通讯协议接纳了强盛的加密算法 ，，，可是PLC并没有对TIA举行认证 ，，，使得攻击者可以伪装成一个恶意的TIA ，，，在其通讯历程中插入恣意指令 ，，，如PLC的启停指令 ，，，即可抵达远程控制PLC的效果。。 。。。。除此之外 ，，，相同型号/固件版本的PLC ，，，其私钥完全相同 ，，，这意味着同样的攻击要领适用于所有相同的PLC。。 。。。。
