联发科芯片Rootkit误差剖析（CVE-2020-0069）
宣布时间 2020-06-24一、误差配景
2020年3月，，，， ，谷歌修补了一个保存于联发科芯片中的清静误差（CVE-2020-0069），，，， ，误差影响20余款联发科芯片和数百万Android装备。。。该误差保存于MediaTek Command Queue驱动（CMDQ下令行列驱动），，，， ，允许外地攻击者实现对物理内存地点的恣意读写，，，， ，从而导致权限提升。。。
二、受影响国产手机型号
Huawei GR3 TAG-L21
Huawei Y5II
Huawei Y6II MT6735 series
Lenovo A5
Lenovo C2 series
Lenovo Tab E7
Lenovo Tab E8
Lenovo Tab2 A10-70F
Meizu M5c
Meizu M6
Meizu Pro 7 Plus
Oppo A59 series
Oppo A5s
Oppo A7x -- up to Android 8.x
Oppo F5 series/A73 -- up to A.39
Oppo F7 series -- Android 8.x only
Oppo F9 series -- Android 8.x only
Oppo R9xm series
Xiaomi Redmi 6/6A series
ZTE Blade A530
ZTE Blade D6/V6
ZTE Quest 5 Z3351S
三、CMDQ驱动简析
DMA（直接内存会见）是允许专用硬件直接从主存储器(RAM)发送或吸收数据的一种特征。。。其目的是通过允许大内存会见而不过多占用CPU来加速系统。。。MediaTek Command Queue驱动(CMDQ下令行列驱动)允许从用户层与DMA控制器通讯，，，， ，以实现媒体或显示相关的使命。。。

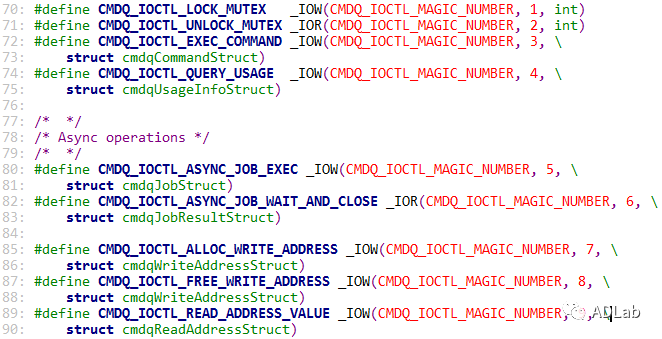

基于Redmi 6/6A 源代码剖析，，，， ，在cmdq_driver.h头文件中，，，， ，声明cmdq驱动的IOCTL挪用如下：
CMDQ_IOCTL_ALLOC_WRITE_ADDRESS指令为分派一个DMA缓冲区。。。
CMDQ_IOCTL_FREE_WRITE_ADDRESS指令为释放一个DMA缓冲区。。。
CMDQ_IOCTL_READ_WRITE_ADDRESS指令为读取一个DMA缓冲区中的数据。。。
CMDQ_IOCTL_EXEC_COMMAND指令运行发送其他下令。。。
1、分派历程

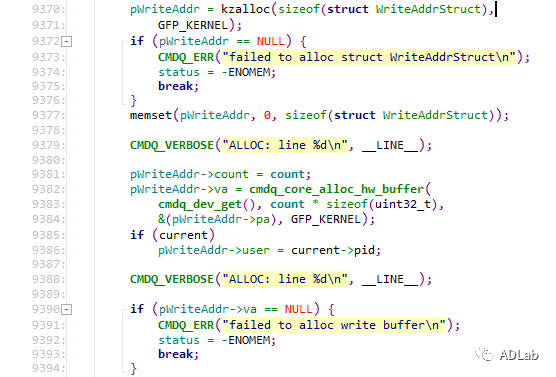

通过CMDQ_IOCTL_ALLOC_WRITE_ADDRESS挪用cmdqCoreAllocWriteAddress ()函数，，，， ，分派一个DMA缓冲区，，，， ，该函数要害代码实现如下：

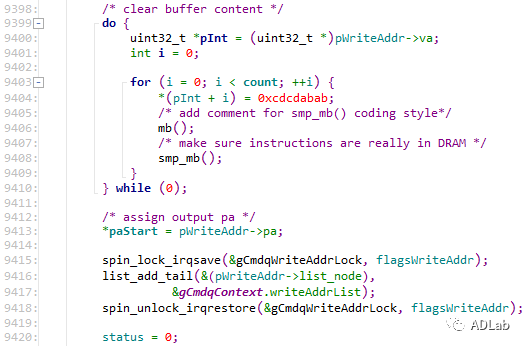

然后，，，， ，挪用cmdq_core_alloc_hw_buffer()函数分派DMA缓冲区，，，， ，pWriteAddr->va是虚拟地点，，，， ，pWriteAddr->pa为物理地点，，，， ，两者逐一对应。。。并整理缓冲区。。。
最后，，，， ，将物理地点赋值到*paStart，，，， ，并将pWriteAddr结构体添加到gCmdqContext.writeAddrList链表中。。。
2、执行下令历程

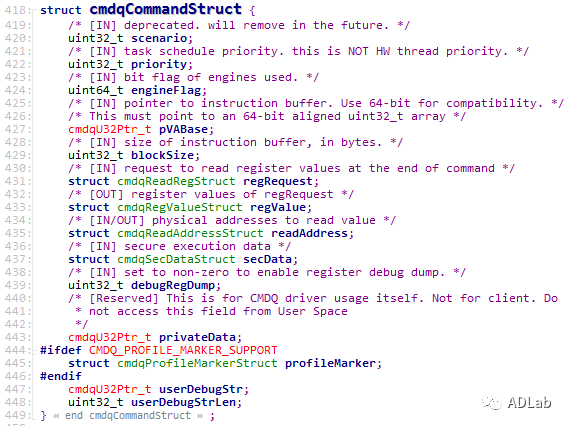

在CMDQ_IOCTL_EXEC_COMMAND挪用中，，，， ，接纳cmdqCommandStruct结构体作为参数，，，， ，结构体界说如下：

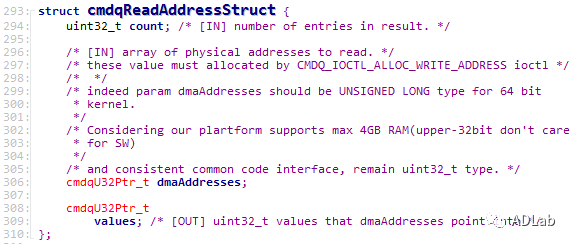

pVABase指向用户层存放下令的缓冲区，，，， ，缓冲区巨细放在blockSize中。。。其中cmdqReadAddressStruct结构体界说如下：

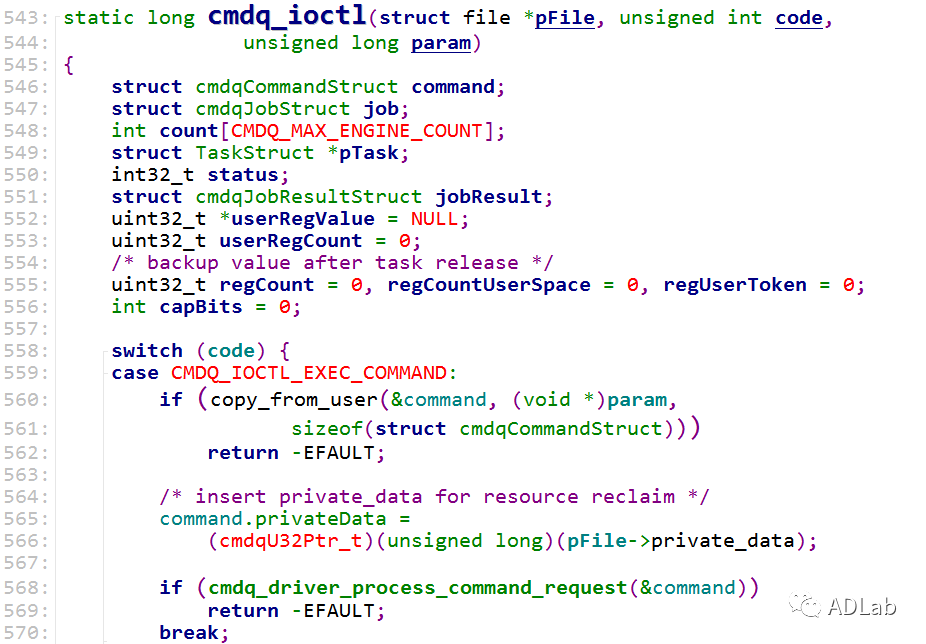

DmaAddresses是要读取的物理地点，，，， ，读取的值存放在values中。。。在CMDQ_IOCTL_EXEC_COMMAND下令的执行历程，，，， ，实现代码如下：

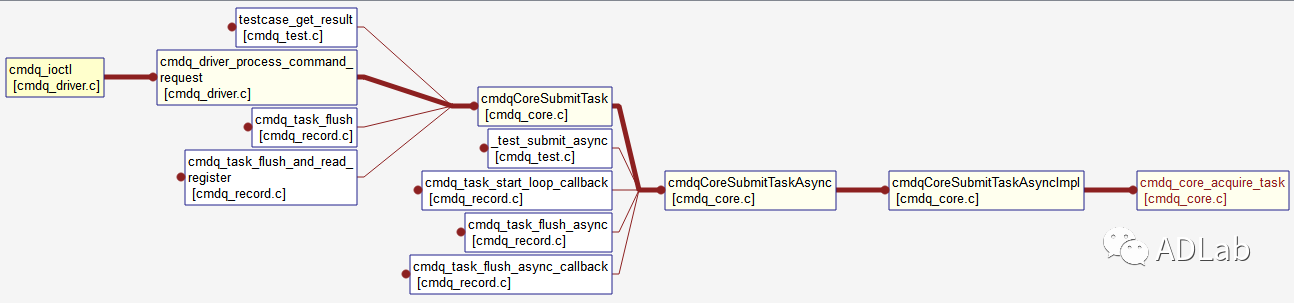

函数挪用路径如下：

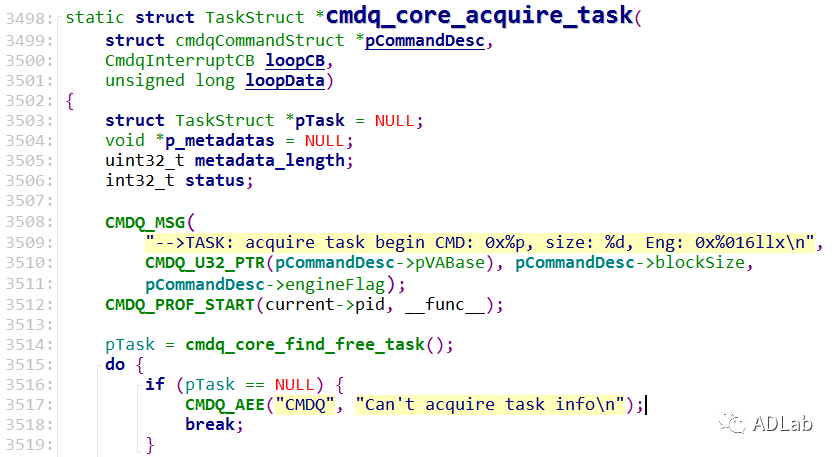

Cmdq_core_acquire_task()函数会将command绑定到task中执行。。。详细实现如下：
挪用cmdq_core_find_free_task()函数获取一个空闲task。。。拿到空闲task并举行一些初始化设置，，，， ，然后最先挪用cmdq_core_insert_read_reg_command()函数执行下令。。。

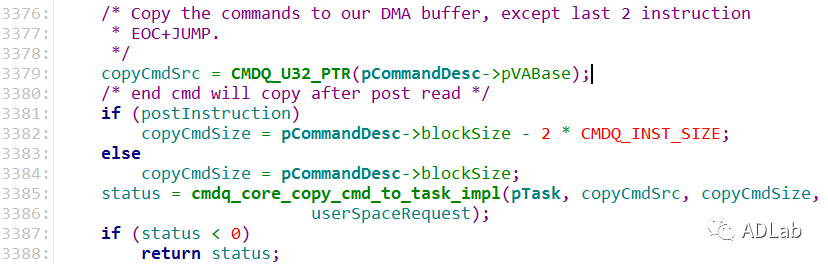

该函数实现剖析，，，， ，先拷贝用户层传入的下令到DMA缓冲区中。。。

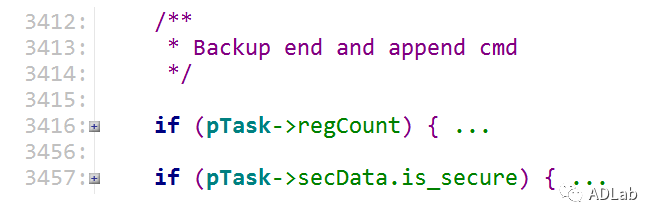

pCommandDesc->pVABase是存放下令的内存起始地点。。�？？？ ？？？奖赐晗铝詈螅�，，， ，后面分几种方法最后。。。

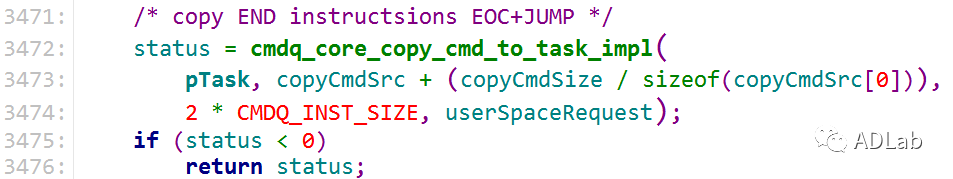

这里不做深究，，，， ，最后拷贝EOC和JUMP指令最后。。。这里也是将用户层传入的下令拷贝过来。。。

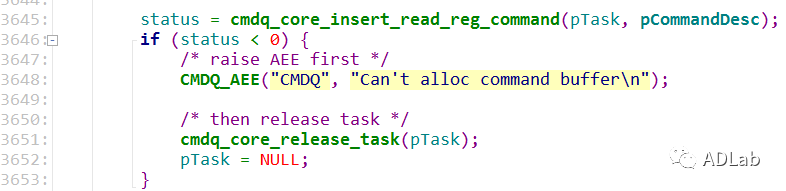

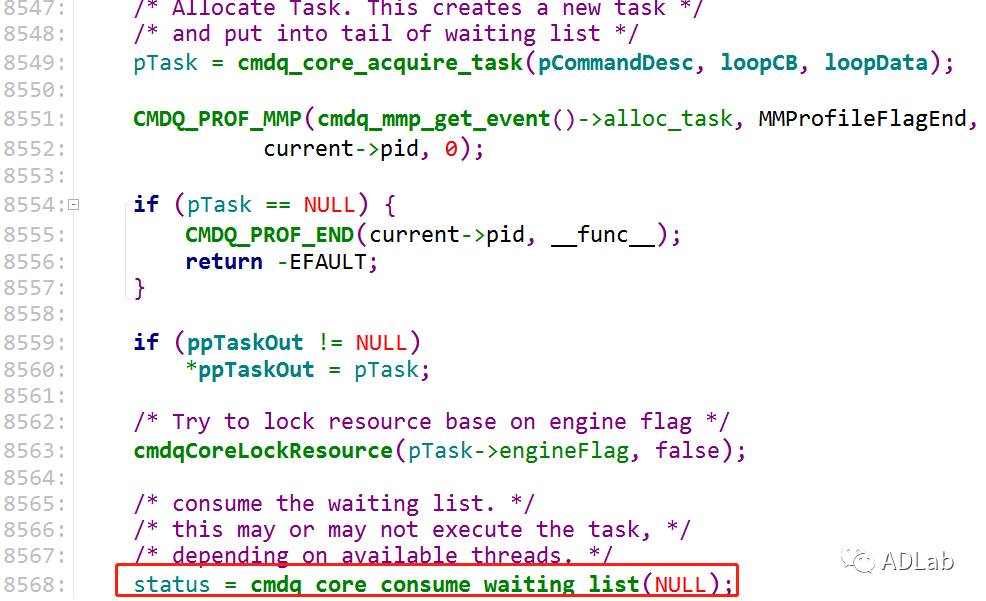

从cmdq_core_acquire_task()函数中返回后，，，， ，如下：
挪用cmdq_core_consume_waiting_list()函数执行task。。。先从期待行列中获取task。。。
然后，，，， ，获取空闲内核线程。。。

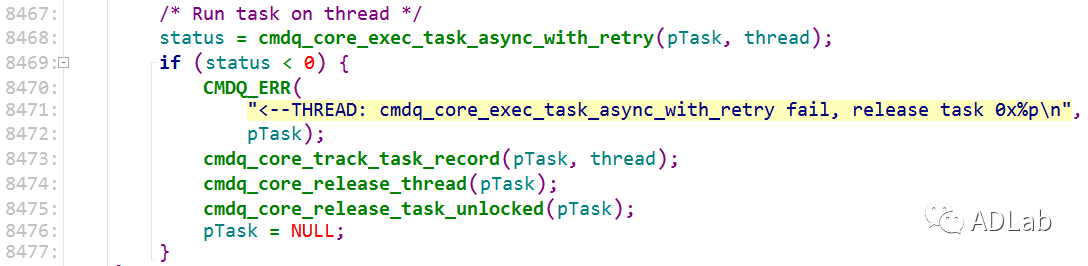

最后，，，， ，将task绑定到thread中去执行。。。
四、读写下令剖析
以cmdq_test.c测试代码为例，，，， ，剖析明确一个完整的读写下令结构。。。cmdq驱动中界说了两类寄存器，，，， ，一类是地点寄存器用于存放地点，，，， ，一类是数值寄存器用于存放读取或写入的数值。。。

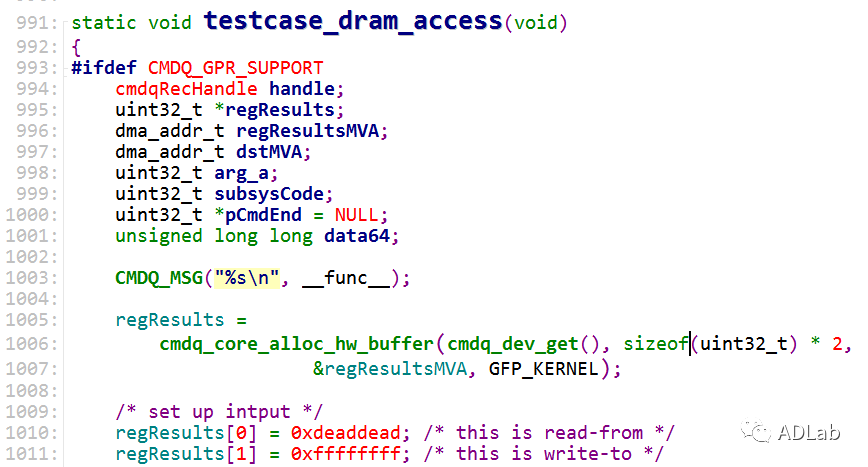

regResults是虚拟地点，，，， ，挪用cmdq_core_alloc_hw_buffer()函数分派一个dma地点，，，， ，regResultsMVA与之对应，，，， ，然后设置regResults中的数据。。�？？？ ？？Ｗ钕绕唇佣寥『托慈胂铝睿�
将regResults[0]的地点写入CMDQ_DATA_REG_DEBUG_DST类型的地点寄存器中。。。
然后，，，， ，从CMDQ_DATA_REG_DEBUG_DST地点寄存器中读取数据并写入到CMDQ_DATA_REG_DEBUG数值寄存器中。。。这时间，，，， ，CMDQ_DATA_REG_DEBUG数值寄存器中的值应该为0xdeaddead。。。

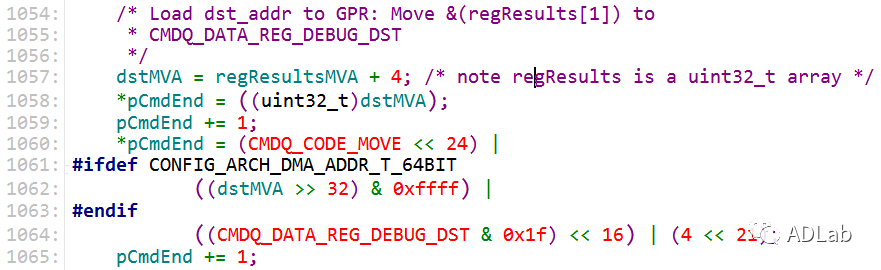

接着，，，， ，将regResults[1]的地点转存到CMDQ_DATA_REG_DEBUG_DST地点寄存器中。。。

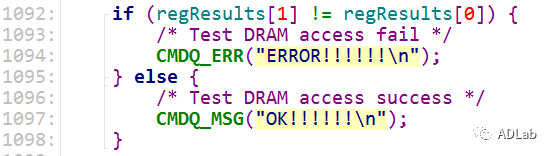

最后，，，， ，将CMDQ_DATA_REG_DEBUG数值寄存器中的0xdeaddead写入到CMDQ_DATA_REG_DEBUG_DST地点寄存器中生涯的regResults[1]的地点中，，，， ，即regResults[1]=0xdeaddead。。。判断regResults[0]和regResults[1]是否相等。。。
若是相等，，，， ，说明读写乐成。。。
五、PoC剖析与测试

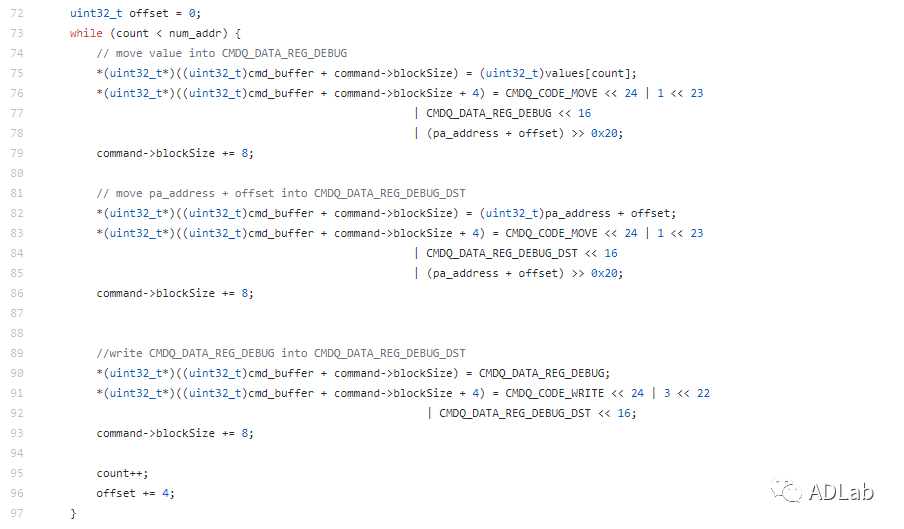

（1）PoC代码中，，，， ，执行写操作的要害代码如下：
写入历程中，，，， ，先将value[count]移动到CMDQ_DATA_REG_DEBUG数值寄存器中，，，， ，然后将pa_address+offset地点移动到CMDQ_DATA_REG_DEBUG_DST地点寄存器中，，，， ，最后将CMDQ_DATA_REG_DEBUG数值寄存器中的value写入到CMDQ_DATA_REG_DEBUG_DST地点寄存器中生涯的pa_address+offset地点中，，，， ，即*(pa_address+offset)= value[count]。。。

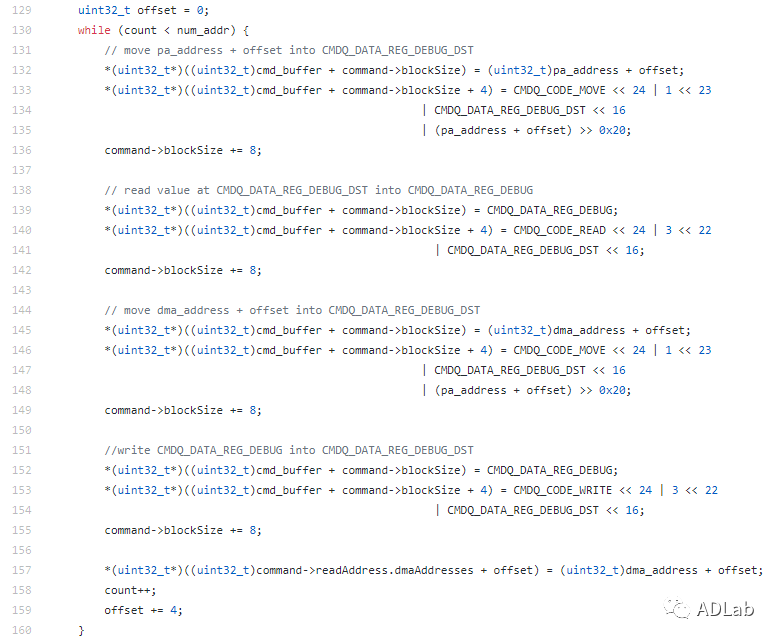

（2）PoC代码中，，，， ，执行读操作的要害代码如下：
读取历程中，，，， ，第一步先将pa_address+offset地点移动到CMDQ_DATA_REG_DEBUG_DST地点寄存器中，，，， ，然后从CMDQ_DATA__REG_DEBUG_DST地点寄存器中存储的地点pa_address+offset中读取数据放到CMDQ_DATA_REG_DEBUG数据寄存器中，，，， ，再将dma_address+offset地点移动到CMDQ_DATA_REG_DEBUG_DST地点寄存器中，，，， ，最后将CMDQ_DATA_REG_DEBUG数值寄存器中生涯的数据写入到CMDQ_DATA_REG_DEBUG_DST地点寄存器中存储的dma_address+offset地点中，，，， ，即*(dma_address+ offset) = *(pa_address + offset)。。。
（3）在Reami6测试机中，，，， ，执行PoC测试，，，， ，乐成将Linux修改成minix。。。
参考链接：
[1]https://github.com/MiCode/Xiaomi_Kernel_OpenSource/tree/cactus-p-oss/drivers/misc/mediatek/cmdq
[2]https://github.com/quarkslab/CVE-2020-0069_poc/blob/master/jni/kernel_rw.c
[3]https://blog.quarkslab.com/cve-2020-0069-autopsy-of-the-most-stable-mediatek-rootkit.html
[4]https://forum.xda-developers.com/android/development/amazing-temp-root-mediatek-armv8-t3922213
[5]https://source.android.com/security/bulletin/2020-03-01
